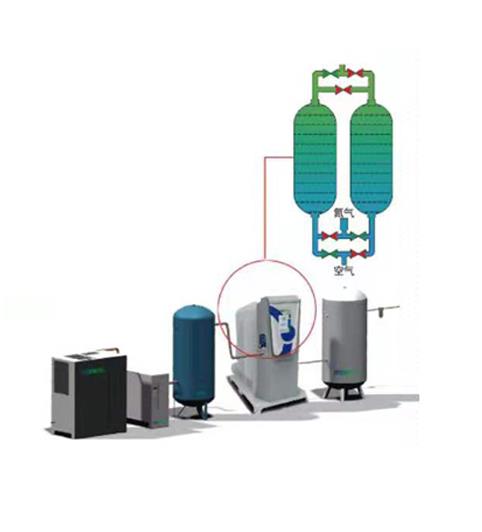

医用分子筛工艺流程

空气压缩机：为PSA制氧主机提供压缩空气源，是PSA制氧主机的核心动力设备，选用喷油螺杆压缩机，常温下将环境空气压缩到0.65MPa-0.85MPa,经过过滤设备将空气中的水、油及杂质完全去除，供给PSA制氧主机。

冷冻式干燥机：作用是对压缩后的高温空气进行降温和除去部分水份。

活性炭过滤器：作用是除去空气中的水及油污。

精密过滤器：作用是去除压缩空气中的油滴、油雾及油蒸汽，经过除油、除水净化后的空气进入到空气缓冲罐。

制氧主机：通过控制阀控制双塔或四塔双机组吸附、均压和解析过程，源源不断地生产处合格的医用氧气，进入到氧气缓冲罐。

氧气输出控制阀：作用是控制部合格的氧气不输入供氧管路。

控制系统（报警系统）：控制设备的自动启停、采集压力传感器信号，也可以控制气动电磁阀的动作。气体露点、浓度等不达标报警。

医用制氧系统需要确保每一部分都能够合理运转，避免有可能发生的质量问题导致医疗隐患。在日常使用时，进行全方面的运行维护，使医用分子筛制氧系统能够安全运行，发挥自身的独特优势。
